雙排板鏈斗式提升機詳情

雙排板鏈斗式提升機簡介

NE板鏈?zhǔn)教嵘龣C(jī)是國內較為先進的一種垂直提升設備，可被廣泛用來提升各種散狀物料。如：礦石，煤，水泥，水泥熟料，糧食，化肥等，在各工業國家，這類提升機應用極廣，由于其高效節能，已成為替代 HL 及 TH 型等環鏈?zhǔn)教嵘龣C(jī)的。規格有： NE15, NE 30,NE50, NE100, NE150, NE200, NE300, NE400, NE500, NE600, NE800 。

例如：NE50板鏈斗式提升機是常用的一個雙排鏈提升機型號，提升量60立方/小時。箱體尺寸約650*1240mm，鏈條節距152.4mm，料斗間距304.8mm，料斗寬度300mm。料斗運行速度約0.5m/s。

雙排板鏈斗式提升機產品結構

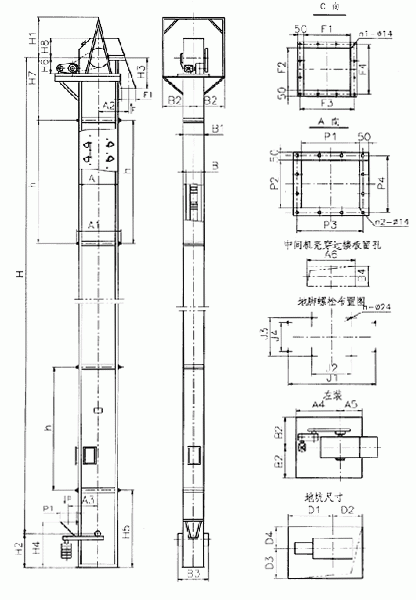

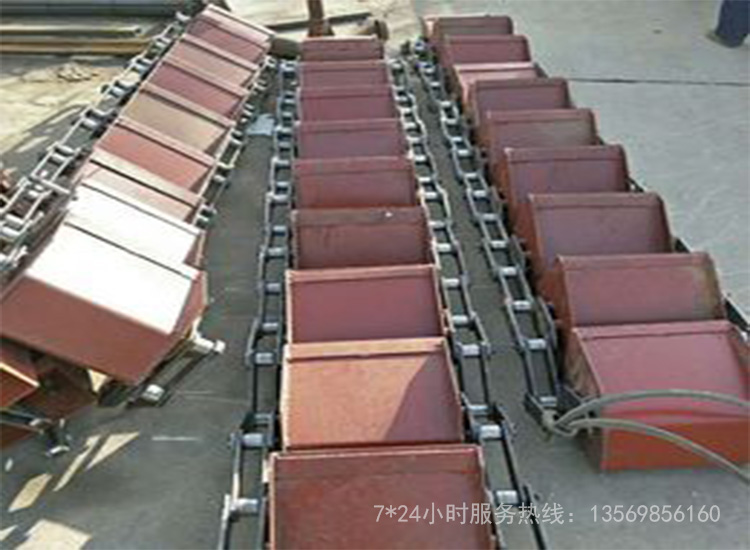

雙排板鏈提升機和普通斗式提升機結構基本類似，主要由頭部箱體、尾部箱體、中間箱體、運行部分等組成，其運行部分為雙排板鏈條和料斗，頭部、尾部箱體也各安裝兩個鏈輪，下鏈輪比上鏈輪少一個齒，直徑稍微小一點。雙排板鏈提升機頭部箱體裝配兩個輸送鏈輪、傳動鏈輪、電機減速機、逆止器、檢修平臺等，出料口設置有唇板、觀察口。

NE型板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。NE型板鏈斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

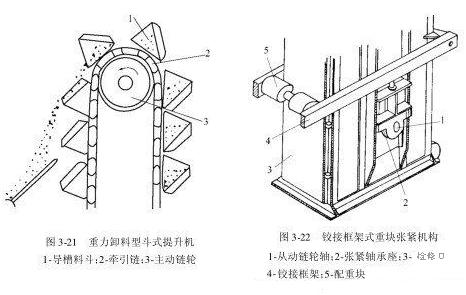

  NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度控制在250℃以下。 本系列提升機規格多(NE15~NE800共11種)；密封性好，運行可靠，環境污染少，操作、維修方便，使用壽命長。

NE系列板鏈斗式提升機產品特點:
1、提升范圍廣。NE型板鏈斗式提升機不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250℃。
2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖^5年。
5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40米)。
6、箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封型較強密封性好，環保無污染。
7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
8、操作維修方便、易損件少，使用成本低。

NE系列板鏈斗式提升機技術參數表:
