慣性振動篩

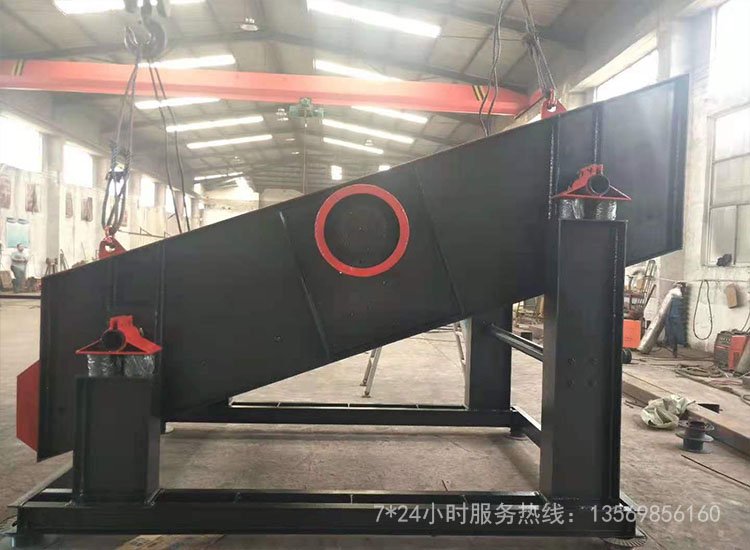

礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。本篩子具有結構簡單，動轉平穩，工作可靠等優點。礦用單軸振動篩系原篩箱、振動器、彈簧等部分組成。篩箱采用了焊接結構，堅固可靠，在振動器的主軸上除中間部分制出偏心外，在主軸的兩端有可調節偏心重的偏心輪，或者軸的兩端也制出偏心再裝上可調節偏心重的橢輪。電動機通過三角玻帶帶動振動器，傳動軸以一定轉速轉動，于是偏心軸及偏心質量產生慣性力，在該力作用下，篩箱作近似的圓運動，彈簧是支承篩箱用的，同時也減輕了篩子在運轉時傳給基礎的動力。彈簧座上橫向裝有阻尼裝置。限制篩子作橫向擺動及減少篩子共振時的振幅。慣性振動篩有單層、雙層，座式和吊式之分。它是由篩箱、振動器、板彈簧組和傳動電機等部分組成。篩網固定在篩箱上,篩箱安裝在兩橢圓形板彈簧組上，板彈簧組底座與傾斜度為15°～25°的基礎固定。篩箱是依靠固定在其中部的單軸慣性振動器(純振動器)產生振動。振動器的兩個滾動軸承固定在篩箱中部，振動器主軸4的兩端裝有偏重輪，調節重塊7在偏重輪上不同的位置，可以得到不同的慣性力，從而調整篩子的振幅。安裝在固定機座上的電動機，通過三角皮帶輪帶動主軸旋轉，因此使篩子產生振動。篩子中部的運動軌跡為圓；因板彈簧的作用使篩子的兩端運動軌跡為橢圓，在給料端附近的橢圓形軌跡方向朝前，促使物料前進速度增加；根據對生產量和篩分效率的不同要求，篩子可安裝成不同的坡度（15°～25°)。在排料端附近的橢圓形軌跡方向朝后，以使物料前迸速度減慢，有利于提髙篩分效率
慣性振動篩工作原理
慣性振動篩是由于偏重輪的回轉運動產生的離心慣性力（稱為激振力）傳給篩箱，激起篩子振動，篩上的物料受篩面向上運動的作用力而被拋起，前進一段距離后再落回篩面，直至透過篩孔。
慣性振動篩參數
|
型號 |
篩面 |
給料粒度 mm |
拋射 強度 |
振動次數 次/分 |
雙振幅 mm |
電動機 |
外形尺寸 長×寬×高 mm |
總重 （kg） |
|||||
|
篩面規格 mm |
層數 |
面積 m2 |
傾角 ° |
篩孔尺寸 mm |
型 號 |
功率 kw |
|||||||
|
DDM918 |
900×1800 |
1 |
1.6 |
15～25 |
1-50 |
≤60 |
2.5 |
1000 |
5～6 |
Y100L1-4 |
2.2 |
2150×1414×575 |
440 |
|
2DDM918 |
2 |
2200×1418×630 |
600 |
||||||||||
|
ZDM1224 |
1200×2400 |
1 |
2.9 |
Y112M-4 |
4 |
2500×1418×1340 |
1130 |
||||||
|
2ZDM1224 |
2 |
2600×2200×1730 |
1545 |
||||||||||
|
ZDM1530 |
1500×3000 |
1 |
4.5 |
≤100 |
Y132S-4 |
5.5 |
3100×2690×2250 |
3250 |
|||||
|
2ZDM1530 |
2 |
2.99 |
850 |
6～7 |
3200×2690×2250 |
4260 |
|||||||
|
ZDM1540 |
1500×4000 |
1 |
6 |
Y132M-4 |
7.5 |
4000×2505×2028 |
3870 |
||||||
|
2ZDM1540 |
2 |
4200×2600×2660 |
4850 |
||||||||||
|
ZDM1836 |
1800×3600 |
1 |
6.5 |
≤150 |
Y160M-4 |
11 |
3670×2990×1807 |
4960 |
|||||
|
ZDM2160 |
2100×6000 |
1 |
12.9 |
3.3 |
900 |
8 |
Y180L-4 |
22 |
6676×2420×1600 |
6529 |
|||
慣性振動篩性能及用途
慣性振動篩的振動器安裝在篩箱上,軸承中心線與皮帶輪中心線一致，隨著篩箱的上下振動，引起皮帶輪振動,這種振動傳給電機，會影響電機的使用壽命,因此這種篩子的振幅不宜太大。此外，由于慣性振動篩振動次數髙，使用過程中必須特別注意軸承的工作情況。
慣性振動篩由于振幅小而振次髙，適用于中、細粒物料的篩分，并且要求在給料均勻的條件下工作。因為振幅隨給礦量的變化而改變，當給礦童加大時，篩子的振幅減小，易發生篩孔堵塞現象;反之，當給礦量過小時，篩子的振幅加大，物料顆粒會很快地跳躍而越過篩面，這兩種情況都會導致篩分效率降低。由于篩分粗粒物料時需要較大的振幅，才能使物料松散,而且篩分粗粒時，又很難保證給料均勻，故慣性振動篩只適用于中、細粒物料，它的給料粒度一般不能超過100 mm。同時,篩子不宜制造得太大，只有中、小型選廠才宜采用。
